篮式过滤器

 加入时间:2018-5-7 10:31:10  点击:

一、产品主要结构和工作原理
篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成,当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,取出滤篮。清洗后重新装入即可。因此,使用维护极为方便。

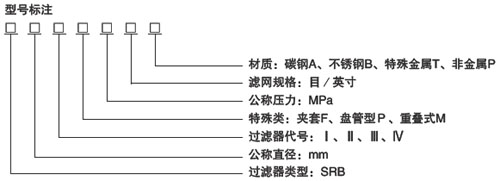

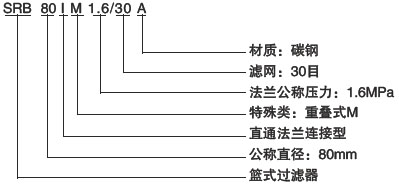

二、产品型号表示方法

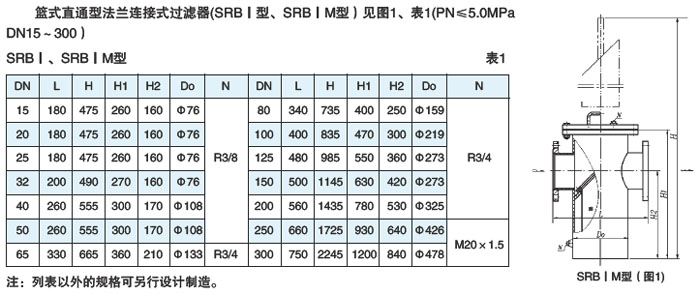

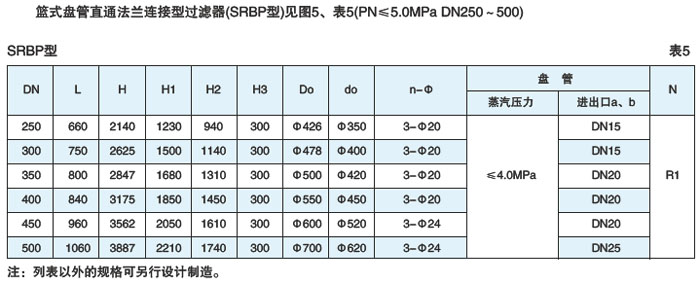

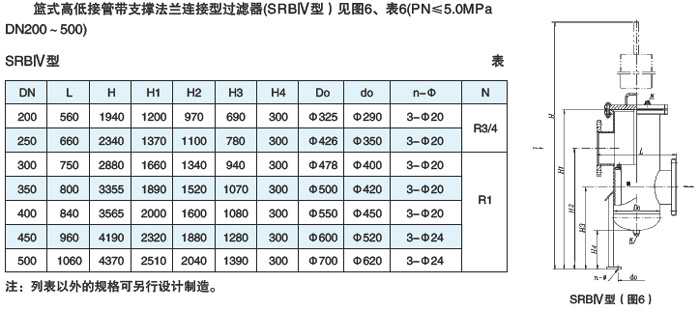

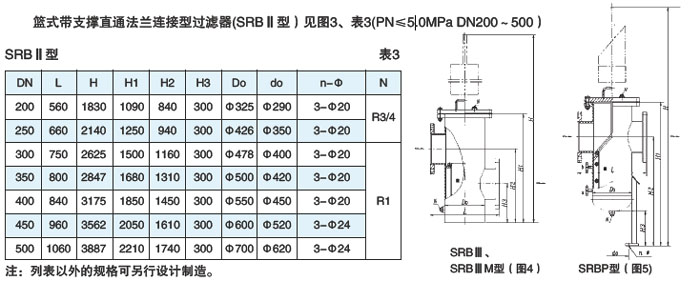

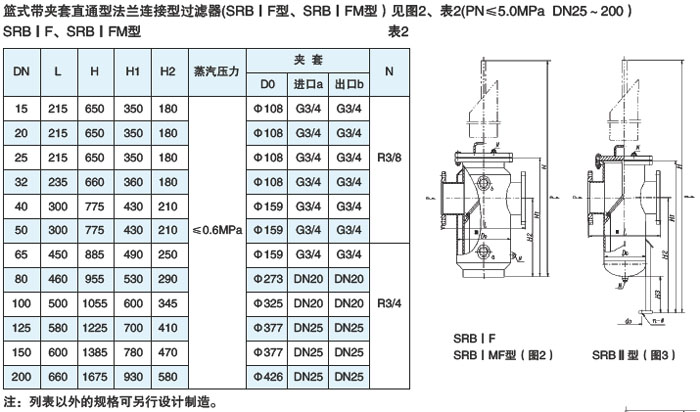

三、过滤器规格及尺寸


四、订货须知
(1)本公司生产的管道过滤器,参照H G J532-91《化工管道过滤器》及S H/T3411-1999《石油化工泵用过滤器选用、检验及验收》标准进行设计、制造和验收。其法兰是以化工部(H G)和中石化(S H)为基准,当客户需要用GB、JB、HGJ、ANSI或JIS等法兰标准时,应在合同中注明。
(2)滤网材质除客户特殊要求外,一般为1Cr18Ni9Ti。
(3)客户在订货时应正确写清过滤器型号、规格和下列操作条件:
a.设计或最高操作压力;b.设计或最高操作温度;c.设备材质或介质名称;d.过滤精度
(4)本公司样本表中排放口仅列出螺纹连接型,可根据用户要求设计成法兰连接型或承插焊连接型。
(5)除本样本所列产品外,我公司可根据用户需要,设计、制造符合特殊工艺要求的过滤器。对用户特殊要求的产品,我们将严格按用户要求制作。
