蒸汽减温器

 加入时间:2018-5-7 10:20:20  点击:

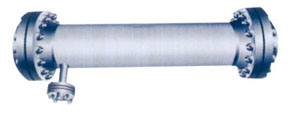

(一)、ZL/HT型蒸汽减温器
1、产品特性

蒸汽减温器是近代节能工程普遍采用的一种设备,该设备由减温水雾化装置与组合式汽化单元两大部分组成,雾化喷嘴对减温水进行压力雾化,分散于高温蒸汽汽流中,组合式汽化单元进一步对雾化减温水强制性旋转、剪切破碎,并在汽化单元内件表面被吸热汽化,显著强化了汽化过程,达到高温蒸汽的减温。该设备具有结构简单,雾化减温效率高、能耗小、投资少、操作弹性大、安装维修简单等优点。



2、与其它减温器性能的比较

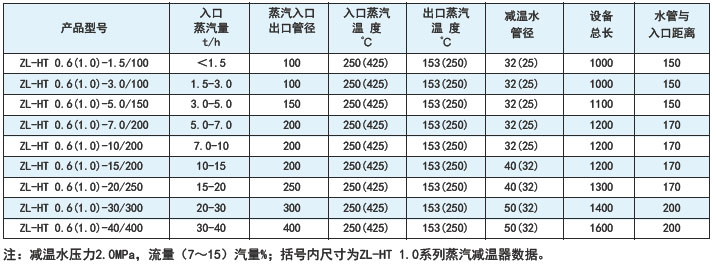

3、产品规格型号及技术数据



4、安装与检修

本产品可水平、垂直或任一倾斜角度布置,安装布置方便,通过端头法兰与管路法兰连接,完成安装布置。  检修时,断开端头法兰与管路法兰,取下本设备,可开始检修。

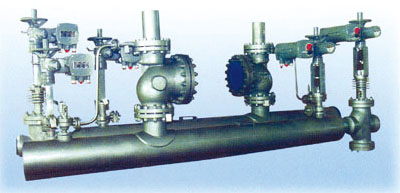

(二)、ZL/DR型减温减压器

1、用  途
减温减压装置是我公司吸收国内外先进技术基础上改进设计的新一代产品。在国内大型电站,工业锅炉以及热电厂使用,能满足多种变化工况的需要,获得满意的经济效益。广泛应用于电站、轻纺、石化、造纸行业。



2、结构特性

●  采用减温减压阀结构,减温、减压在同一阀内进行,使整套装置的长度大大缩短,减少了占地面积,降低了工程投资。

●  减温减压阀有单座套筒结构减压,增大了流量的可调比,减少了阀门泄漏量,同时增大了减压幅度,阀内设有节流孔罩,避免减压子直接喷射在阀体上,延长了阀门的使用寿命。减温减压阀内设有可调伞形喷嘴,满足了大幅度改变工况时的工作需要,雾化效果好。

● 温度调节系统采用高压差给水调节阀,既减小了阀门内的泄漏量,也省去了装置中传统结构中给水分配阀的回水支路,方便了装置的布局。

●  同一口径的高压差给水调节有不同的流时系数C V什可供选择,使温度调节系统的调节灵敏度及精确度大大提高。

● 减温减压阀、给水调节阀配用直行程机构,去掉了传统的杠杆铰链机构,减少了中间环节的空行程,进一步提高了调节系统的灵敏度及精确度。

● 减温减压、给水调节阀配用电动或气动薄膜式执行机构,满足特殊用户的需要,具有充分利用能源的优点。

● 减温减压装置配套我公司开发设计的专用热控柜,可实现装置的自动控制或盘上手动遥控操作,使二次参数达到生产工艺要求。

3、产品分类及主要技术指标
A、减温减压装置按进口压力和温度可分为:
● 中温中压减温减压装置:
  一次蒸汽参数(进口蒸汽参数):压力P1=3.9MPa; 温度t1=450℃压力;
  二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;
  流量: Q=2~360t/h(吨/小时)。
● 次高压减温减压装置:
  一次蒸汽参数(进口蒸汽参数):压力P1=5.4MPa; 温度t1=485℃压力;
  二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;
  流量:Q=20~200t/h(吨/小时)。
● 高温高压减温减压装置:
  一次蒸汽参数(进口蒸汽参数):压力P1=10MPa; 温度t1=540℃压力;
  二次蒸汽参数(出口蒸汽参数):压力P2由用户要求确定;温度t2=饱和温度;
  流量: Q=30~240t/h(吨/小时)
B、减温减压装置的主要技术指标
● 减温减压装置出口流量
  减温减压装置出口蒸汽流量变化范围为30%Q~100%Q,特殊需要者可由供需双方协商。
● 减温减压装置额定出口蒸汽压力P2
  减温减压装置额定出口蒸汽压力的偏差范围是:
  ① 当额定出口蒸汽压力小于0.98MPa时,为P2±0.04MPa
  ② 当额定出口蒸汽压力不大于3.82MPa时,为P2±0.06MPa
  ③ 当额定出口蒸汽压力大于3.82MPa时,为P2±0.15MPa
● 额定出口蒸汽温度t2
  额定出口蒸汽温度必须在饱和温度以上(含饱和温度)
  额定出口蒸汽温度的偏差范围最小值为额定出口蒸汽温度t2±5℃
● 减温减压装置问题噪音
减温减压装置正常运行时,在减温减压阀(减压阀)出口中心线同一水平面下游1m处测其噪声,总体噪声水平不大于85dB(A)。用户若有特殊要求,可由供需双方协商确定解决。

4、装置特点
实现降压不损耗能量,而且通过该设备可增大蒸汽供应量。结构简单、无转动部件、运行可靠。操作方便、检修容易、可自动调节。节能效果显著。

5、供货范围

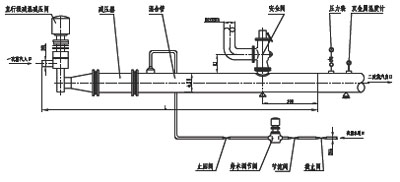

减温减压装置的供货范围为粗实线绘制部分:主要有:
● 减压系统:减温减压阀、节流孔板等;
● 减温系统:给水调节阀、节流阀等;
● 安全系统:安全帽、止回阀等;
● 管路系统:蒸汽管路、过渡管、减温水管等;
● 配套附件:双金属温度计及接管、压力表及安装附件。

6、订货须知
订合同时请提供:
● 出口蒸汽流量Q、进口蒸汽压力P1、温度t1、出口蒸汽压 力P2、温度t2;
● 减温给水压力Pb、温度Tb;
● 注明控制方式;(仪表盘控制,DCS控制,DCS监视)
● 控制类别:电动、气动;

选择气动执行机构时还必须提供:
● 作用形式:气开式或气闭式;
● 气源压力;
● 提供电气阀门定位器电信号;
● 其它特殊要求,应在商定后注明或另行签订技术协议。
