喷射混合器

 加入时间:2018-5-7 10:39:22  点击:

(一)、PS系列喷射混合器
1、产品特性
PS系列喷射混合器与其它类型混合器相比有两个显著的优点。其一,它能直接进行不同压力流体的混合。其二,PS系列喷射混合器能使压力较低流体的压力有所提高。其三,它能明显减少振动噪音。

2、产品型号和产品特点
PS系列喷射混合器主要型号共有三种:PS—Ⅰ型、PS—Ⅱ型和PS—Ⅲ型。PS—I型是液/液混合器,即工作流体和引射流体都是液体,而两者的粘度都比较小(与水的粘度相近);PS—Ⅱ型是气/气混合器,即工作流体和引射流体都是气体。由于气体的粘度都很小,所以只要操作条件合适;PS—Ⅱ型几乎用于所有的气体;PS—Ⅲ型是气/液混合器,通常液体的压力较高作为工作流体,而气体的压力较低作为引射流体。

3、结构型式

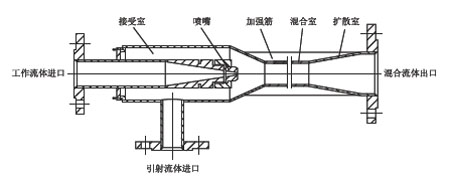

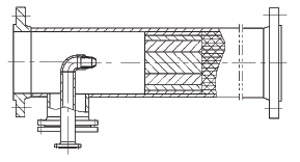

(1)标准的喷射混合器由接受室、喷嘴、混合室、扩散室组成。

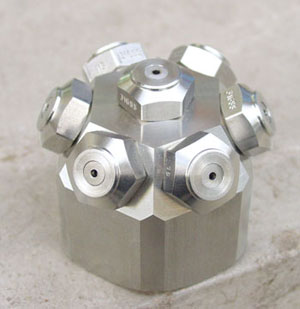

(2)雾化喷嘴式
其关键配件雾化喷嘴要求非常高,达到充分雾化、没有液滴。本公司全部进口。保证其性能。由于喷射混合器的操作弹性比较小。所以用户提出的设计条件必须与操作条件相一致,尽管本公司的喷射混合器在结构设计时已考虑喷嘴的可换性,但调节幅度仍然非常有限。

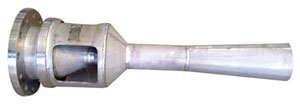

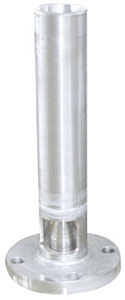

(三)、GP系列罐用喷射器
1、产品特性
GP系列罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵,其******优点在于:可靠、简洁、投资少、无须保养、无混合死角、价格低廉。
GP系列罐用喷射式混合器适用范围广阔,作为一个依据,可以说,只要用离心泵可以传送翻转液体,就可以用这种混合器。其主要用于容器、贮罐和中和池,如油品调合,酸碱中和反应等工艺,为理想的混合设备。



2、工作原理
从罐用喷射式混合器喷嘴中喷出的液流以高速度在其锥形入口内形成低压,从而从罐中吸附并带动一股液流,使其加速,在混合器内高度涡漩,产生了一个内部混合的混合液。在喷射式混合器出口处,这种混合速度部分被转换成压力,使从混合器中喷出的混合液成圆锥状扩散,并将其周围的液体带动起来,达到罐内液体混合、中和的目的。

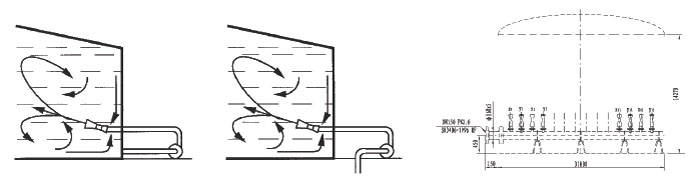

如果一个或几个G P系列罐用喷射混合器位置排列正确的话,在罐中就产生了一个三维射流,它把整个罐内的物质进行均匀混合,而不产生旋转的运动。

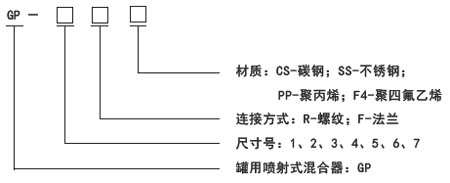

3、型号标注

示例:● 如选择一台尺寸号为3,法兰连接的不锈钢GP系列罐用喷射式混合器,标注:GP-3-F-S
      ● 如选择一台尺寸号为5,螺纹连接的聚丙烯GP系列罐用喷射式混合器,标注:GP-5-R-P

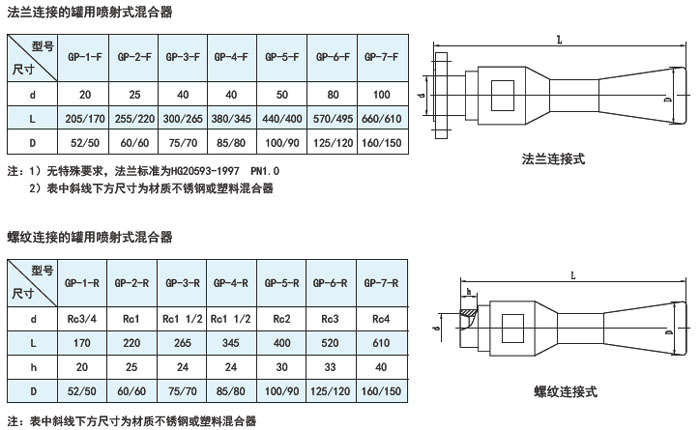

4、产品规格



5、产品选型

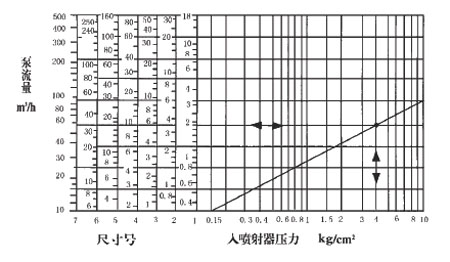

GP系列罐用喷射式混合器型号和尺寸号的安排十分巧妙,对于一般的工艺要求来说,总能找到理想的混合器,根据下列功率曲线,您总能得到满意的答案。
示例:己知:罐直径:3600mm  罐高度:8m  翻转泵流量:10m3/h
     入混合器压力:4kg/cm2
翻转次数:0.5h/次
      求解:罐用喷射式混合器的型号。
解:根据功率曲线图,罐用喷射式混合器型号应选:GP-4
