一、产品特点 HX浸没式汽水混合加热器同其它换热相比的优点： ■ 静音、无振动：HX加热器采用内部漩流消声结构，噪声低于50dB，无振动。 ■ 热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失。 ■ 投资省，HX加热器价格远低于换热器，在热水箱设置位置高时，可省却热水泵 ■ 重复加热：采用HX加热器可反复加热水箱内的水，无需放干箱内余水 ■ 安装维护简便：HX加热器外形尺寸小，重量轻，安装维护简便。

二、简 介 HX浸没式汽水混合加热器是一种新型、有效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50d B以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与温度控制、水位控制联动，成为全自动运行的热水制备系统。 HX消音加热器加热器非常适用于水箱热水加热、污水加热，成本低，稳定可靠。

三、系统图

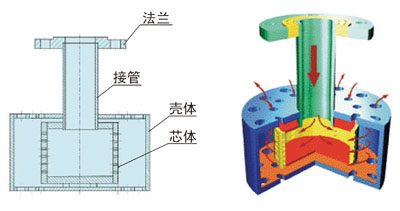

四、结 构 HX浸没式汽水混合加热器结构形式如图，采用全不锈钢结构。内芯壁上斜孔为偏心、向上顷斜形式，蒸汽从斜孔中喷出，推动水在壳体内盘旋上升旋转。一方面蒸汽汽水混合效果大大提高，另一方面，旋转水流可更好地吸收蒸汽动能，消除噪声；同时，被加热的水不断从壳体表面引出，带动加热器周围的水流动，加热水箱中的水。

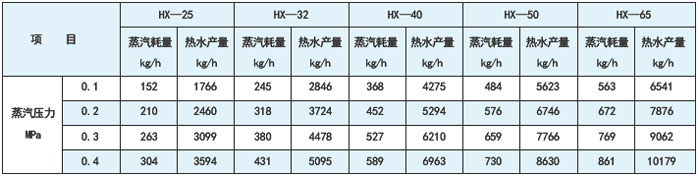

五、技术参数

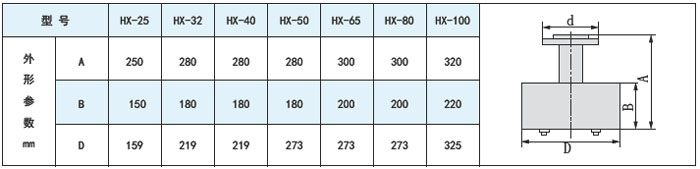

六、外形尺寸

七、设 计

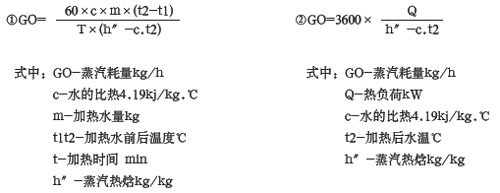

HX加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。
由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。

八、安装与使用
HX加热器为法兰接口，安装简单

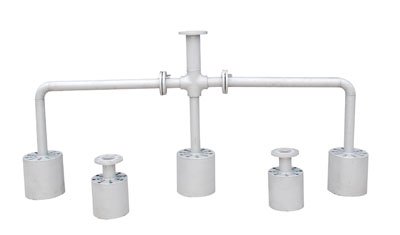

1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；
2、加热器底部距水箱底部400mm以内；
3、引入水箱中的蒸汽管应首先固定，不应有松动现象；
4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；
5、蒸汽管道上还应装过滤器及相关阀门；
6、视水质情况对加热器进行清洗。
