一、产品简介
本产品适用于南方地区管径小、排水量较少、压力≤0.9MPa的煤气管道上，去除煤气中的冷凝水。
二、结构特点
本产品顶部的阀门备有盲板⑤，检修时关闭阀门②并插上盲板可完全切断气源确保安全。产品底部
侧边设有阀门④，一旦下边的阀门⑥堵塞，打开此阀门还可排污。
冷凝水排放操作步骤如下：
a.缓慢打开（或少量开启）阀门①如有冷凝水排出则迅速关闭①；
b.关闭阀门②；
c.打开底部阀门⑥，如有堵塞，则开启侧阀④，
把水放到合适的地方，冷凝水不应全放尽，防止溢出煤气。
d.严密关闭阀门④后，再完全打开阀门②；
当检修排水时器时，应先关上阀门②；打开管帽
③放掉残存煤气；插上盲板⑤放掉冷凝水，即可检修。
本产品有悬挂式（代号为X）和落地式（代号为L）两种安装方式：上图非双点划线部分为悬挂式，俯视图已示出其安装尺寸；双点划线所示即为落地式L，安装孔（3-Φ20）位于直径Φ314之圆周上。订货时请说明安装方式；未作说明将以悬挂式供货。

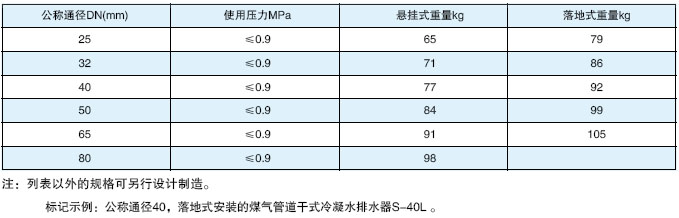

三、外形及相关尺寸见下图
